第1問目
H30AUG 次の記述は、水晶発振回路の原理について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

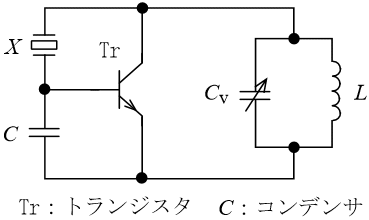

図に示すピアースCB水晶発振回路の原理図において、水晶発振子Xのリアクタンスが誘導性で、ベースとエミッタ間のリアクタンスが容量性であるから、コレクタとエミッタ間の同調回路(コイルL及び可変コンデンサCvの並列回路)が［Ａ］の場合に発振する。したがって、発振を持続させるには、LとCvによる同調周波数を発振周波数よりわずかに［Ｂ］すればよい。

Ａ　容量性　　Ｂ　高く
Ａ　容量性　　Ｂ　低く
Ａ　誘導性　　Ｂ　低く
Ａ　誘導性　　Ｂ　高く
