○第一級アマチュア無線技士工学○
２０問モード

第1問目

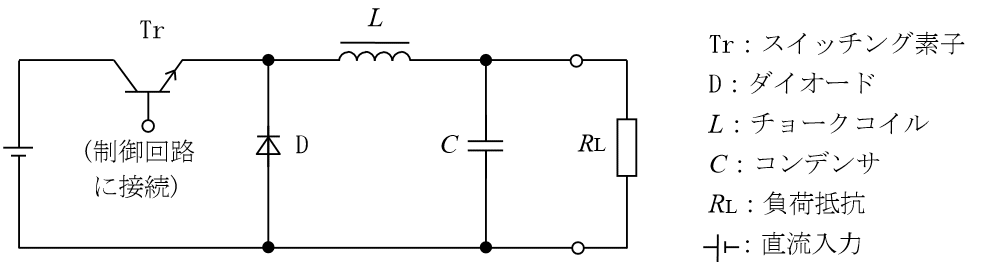

R1AUG 次の記述は、図に示すパルス幅変調制御のチョッパ型DC-DCコンパータの動作原理について、述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。
(1)図の回路は、Trのベースに加えるパルス幅を変化させ、Trの導通(ON)している時間を制御することにより、出力電圧を安定化させている。Trが導通(ON)になると、Dに[A]バイアスが加わるため、Lに電流が流れてCが充電されるとともにR_Lに電力が供給される。
(2) Trが導通(ON)から非導通(OFF)になると、Lに蓄積されたエネルギーにより、電流が[B]を通ってCが充電されるとともにR_Lに電力が供給される。
(3) このDC-DCコンバータの分類は[C]である。

A 順方向　B Tr 　C 降圧型
A 逆方向　B D　　C 降圧型
A 逆方向　B D　　C 昇圧型
A 逆方向　B Tr 　C 反転型
A 順方向　B D　　C 昇圧型
