第1問目

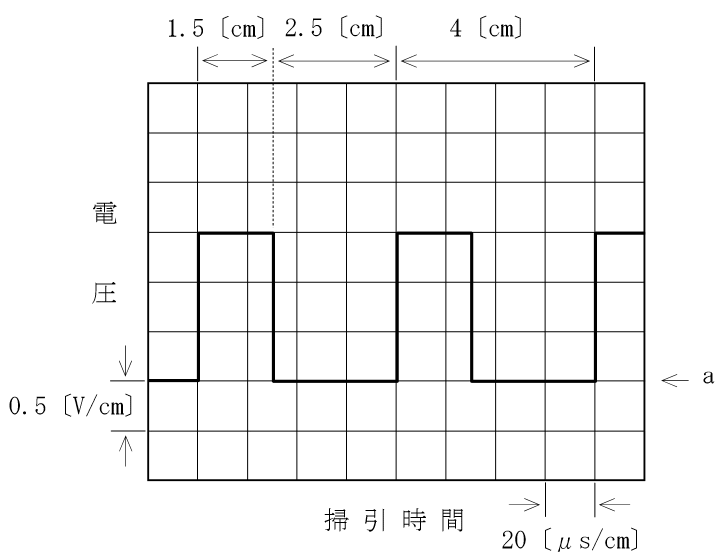

R1AUG 次の記述は、図に示すオシロスコープで、観測したパルス電圧波形について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) パルス繰り返し周期は、[A]である。
(2) パルス繰り返し周波数は、[B]である。
(3) 図のaの目盛の電圧が0[V]のとき、この波形の電圧の平均の値は0.6[V]よりも[C]。
A 50[μS]　B 12.5[kHz]　C 大きい
A 50[μS]　B 10.0[kHz]　C 小さい
A 80[μS]　B 10.0[kHz]　C 大きい
A 80[μS]　B 12.5[kHz]　C 小さい
